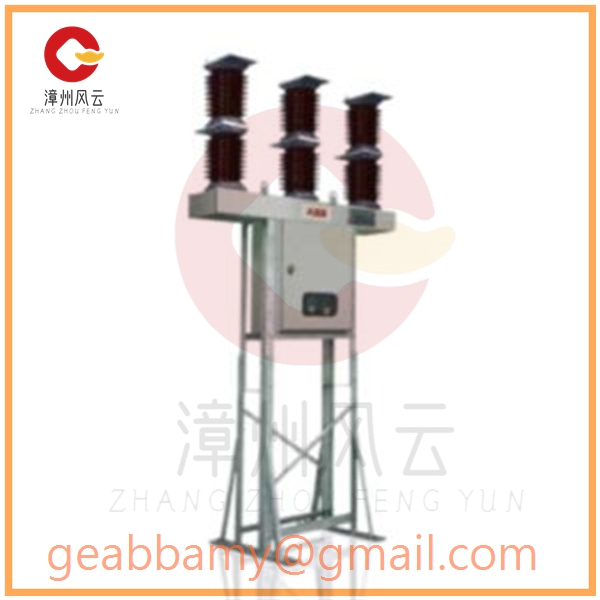

ABB变压器单元 – 户外带电罐式SF6断路器 户外断路器

户外安装的带电罐式断路器、OHB中压断路器采用六氟化硫气体（SF6）来熄灭电弧并作为绝缘介质。SF6 气体的击穿不会发生电流斩波或产生过电压。这些特性保证了断路器的较长电气寿命以及安装上有限的动态应力、介电应力和热应力。储能、自由释放的机械操作机构可通过本地和远程控制进行分、合闸操作。操作机构、动触点的激活运动装置和防冷凝加热器位于紧密的金属外壳内，该金属外壳也充当电极的支撑。

上述结构由金属型材制成的框架支撑，以将断路器安装在基础上。该断路器结构紧凑，确保高水平的坚固性和出色的机械可靠性。外壳由钢板制成，通过特殊的金属化和喷漆工艺提供足够的表面保护。支撑结构采用热浸镀锌。

应用领域

OHB断路器用于配电中线路的控制和保护，以及变压器、整流装置、电容器组等的控制和保护。由于采用SF6自动充气开断技术，OHB断路器在切换时不会产生过电压，因此也非常适合改造、升级和扩大旧装置，这些装置的电缆和设备的绝缘材料在使用过程中可能已经受到应力。

标准和批准

OHB 断路器符合 IEC 62271-100 标准以及其他主要工业化国家的标准。他们已经接受了下面所示的测试并且

确保所有安装中设备的使用安全性和可靠性。

型式试验：

– 温升测试

– 介电测试

– 短路测试职责

– 短时电流测试

– 机械耐久性测试

常规测试：

– 工频电压经受测试

– 辅助和控制电路的绝缘测试

– 主回路电阻测量

– 机械和电气操作测试

服务安全 提供机械和电气锁定装置，以防止错误操作并在保证最大程度地保证安装的同时进行安装检查。

突破技巧

OHB 断路器的开断原理基于压缩和自爆技术，可在所有开断电流值下获得最佳性能，具有最短的燃弧时间、无需斩波的逐渐灭弧以及无限制或切换过电压。这种断路技术已在高压断路器中得到广泛认可和使用，并已引入中压断路器

主触头分离

由于电流流过起弧触点，因此不会产生电弧。在向下运行期间，移动装置压缩下室中的气体。压缩气体从下室流向上室，从而使两个室达到相同的压力。

电弧触头分离

由于电弧触头之间产生电弧而产生电流。气体无法通过喷嘴逸出​​，因为孔仍然被固定起弧触头封闭，并且由于电弧的堵塞效应，甚至无法通过起弧触头的内部逸出。 – 在低电流值下，电弧被熄灭当电流通过其自然零且气体流经触点时。低压水平无法切断电流，并且“逸出”的适量气体足以恢复两个触点之间的介电电阻，从而防止在恢复电压上升前沿再次触发。– 在高短路值时，产生的压力波

电弧关闭两个室之间的阀门，使断路器开始作为“纯自爆”设备运行。由于高温导致气体加热和分子解离，上部容积中的压力增加。压力增加与电弧电流成正比，并确保在第一次通过零电流时电弧熄灭。

断路器打开

电弧已熄灭，由于气体流过触点，上部容积中的自生压力降低。阀门重新打开，一股新的新鲜气体流入并“清洗”腔室。这意味着设备立即准备好关闭并再次跳闸至其最大值

• 终端
• 绝缘外壳
• 喷砂喷嘴
• 移动灭弧触头
• 移动触点
• 固定灭弧触头
• 固定触点
• 绝缘拉杆
