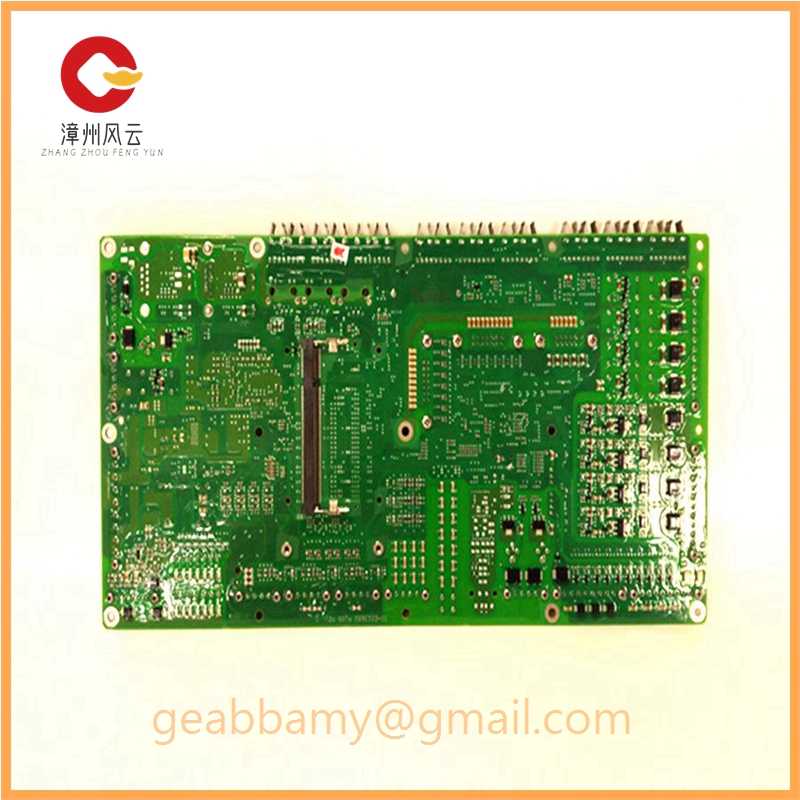

UCD224A102 3BHE023681R0102 高速率数据传输

Description

UCD224A102 3BHE023681R0102

UCD224A102 3BHE023681R0102架构的核心功能，FPGA 可以访问所有数据和控制路径，从而实现工厂安装的功能，包括数据复用、通道选择、数据打包、门控、触发和内存控制。Jade 支持用于定制应用的可选 5 GB DDR4 SDRAM 内存组。内存到 Gen.3 x8 PCIe 链路可以维持 6.4 GB/s 的数据传输，比 Onyx 架构提高了 20%。八个额外的千兆位串行通道和 LVDS 通用 I/O 线可用于定制解决方案。

UCD224A102 3BHE023681R0102架构和 Xilinx 的 Vivado 设计套件配合使用，为 IP 和控制软件创建和兼容性的复杂任务提供即插即用的解决方案。Navigator 设计套件由两个组件组成：用于将定制 IP 集成到 Pentek 采购设计中的 Navigator FDK（FPGA 设计套件）和用于创建主机应用程序的 Navigator BSP（板支持包）。用户可以在 API 级别进行软件开发，并使用图形界面进行 IP 设计。
