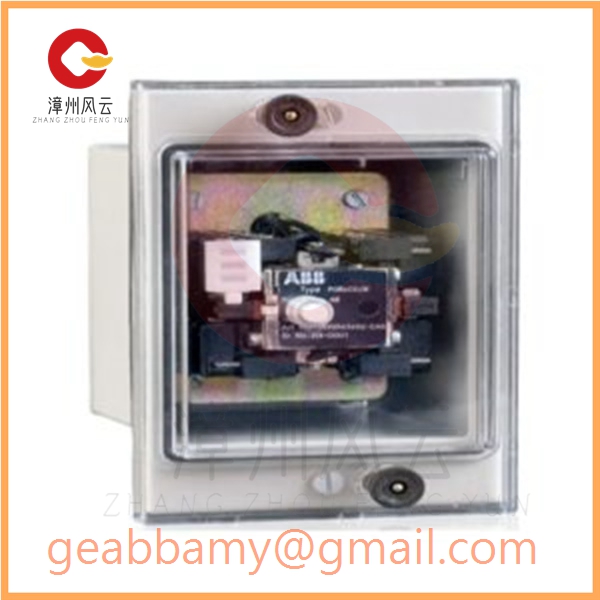

ABB PQ8nC2JW 辅助继电器

ABB PQ8nC2JW 辅助继电器 –高速高负荷跳闸继电器，带操作指示器的手动复位触点

ABB PQ8nC2JW辅助继电器技术规格

• 类型：机电继电器。
• 保护类型：高速跳闸继电器。

技术规格	细节
型号 ：	PQ8nC2JW
继电器类型	PQ8nC2JW 高速脱扣
辅助电压	24-30/48/110-125//220-250V直流
安装类型	齐平安装
触点配置	6常开+0常闭/ 5常开+1常闭/ 4常开+2常闭
典型应用	高负荷跳闸



特征：

* 高速运行

* 触点配置可以轻松更改
* 高负载和低负载替代方案

* 宽范围的电压和触点配置
* 即使长时间闲置，可靠性也很高
* 适合交流和直流操作的低负载型号
* 4/6/7 触点，双中断

* 手动复位触点和跳闸指示

应用：

PQ 型跳闸继电器… 用于电站和工业
装置中的各种控制和保护电路，这些电路要求高可靠性和高触点额定值，且内部消耗极小。
继电器作为瞬时开关元件，在保护应用的跳闸电路中提供电流分离和触点倍增。低负载跳闸继电器 PQ8nCH2J 和 PQ5nCH2J 适用于不需要抗电容放电和高最小工作电流的高压、中压和低压安装。高负载跳闸继电器 PQ8nC2JW 适用于启动触点来自远程的应用。
高负载提供了对电容放电电流的抗扰度，电容放电电流可能在电池接线上出现接地故障时导致，并且对随后的泄漏电流具有抗扰度。低负载和高负载继电器均
适合通过 LED 灯或 TCS 型跳闸电路监控继电器进行继电器线圈监控。

设计及原理：
PQ型继电器…. 专为高速运行和机械锁定而设计。它具有标志指示器，可在继电器锁存时指示跳闸状态。可以通过按下并重置操作指示器来手动重置继电器。PQ.. 型跳闸继电器是瞬时柱塞式继电器，具有 4/6/7 触点，具有双中断功能。它们设计为采用直流电运行。当前面有整流器时，低负载继电器也可以采用交流电运行。该继电器具有一个磁体系统，该系统包括一个固定磁芯和一个可移动的柱塞式衔铁，直接驱动接触杆。

当线圈断电时，继电器复位时，磁铁的电枢和接触杆通过弹簧作用被迫返回到其初始位置。触点对称排列成两排，位于磁铁的两侧，清晰可见且易于操作。高负载继电器有2个与线圈串联的切断触点，保证吸合时瞬时高负载，继电器动作后切断
。1/2’S’ 齐平安装外壳上的端子有一个开口，可容纳
两根横截面为 1.5mm² 的电线。

机电主跳闸继电器 PQ_ 系列

适用于高负载和低负载应用的高速跳闸继电器

PQ_系列继电器适用于公用变电站和工业电力系统中的主跳闸应用，这些应用以最小的内部消耗规定了高可靠性和高触点额定值。作为瞬时开关元件，它在保护应用的跳闸电路中提供电流隔离和触点倍增。

这些继电器有低阻抗和高阻抗两种版本。当启动触点与主跳闸继电器在同一柜内时，一般采用低负载型继电器。高负载型继电器适用于启动触点来自远程的应用。高负载提供了对电容放电电流的抗扰性，电容放电电流可能在电池接线上出现接地故障时产生，并且可以抗随后的泄漏电流。

PQ_系列产品范围

• PQ8nCH2J主跳闸继电器，带 7 个触点，低负载
• PQ5nCH2J主跳闸继电器，带 4 个触点，低负载
• PQ8nC2JW主跳闸继电器，6触点，高负载

主要优点

• 紧凑而坚固
• 高可靠性
• 视觉指示

主要特征

• 高速运转
• 宽范围的电压和触点配置
• 双中断触点
• 适用于低负载型号的交流和直流辅助电压
• 手动复位触点和跳闸指示
