Abb 环网柜 – sf6 绝缘环网柜 RMU ABB MV 产品

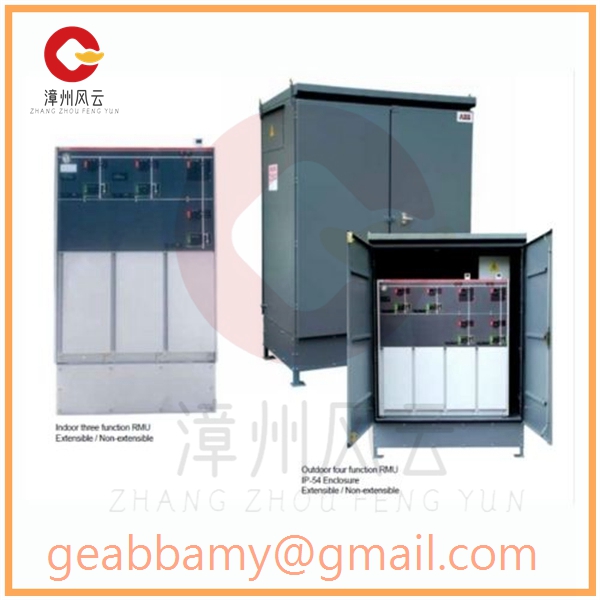

ABB SF6 绝缘环网柜 – SF6 绝缘环网柜和紧凑型开关柜 – SAFERING 和 SAFEPLUS可实现安全可靠的配电

SF6 绝缘环网柜和紧凑型开关设备 –  Safering 和 Safeplus

ABB 为 12/24 kV 配电网提供完整的解决方案。它由 SafeRing（可提供多种配置的环网柜 (RMU)）和 SafePlus（具有独特灵活性的紧凑型开关设备）组成。SafePlus 提供可扩展性和全/半模块化配置的可能性。两个单元都具有相同的用户界面。SafeRing / SafePlus 作为完全密封的系统提供，带有包含所有带电部件和开关设备的不锈钢罐。密封罐内恒定的大气条件确保了高水平的可靠性、安全性和几乎免维护的系统。作为 SafePlus 中的一个选项，可以提供外部母线以实现完全模块化的配置。

ABB SF6 绝缘 RMU 主要特性

• 紧凑而坚固的设计
• 最少的移动部件
• 几乎免维护
• 具有集成特性的高度功能
• 高灵活性
• 多种配置选项
• 增强安全性
• 完整的解决方案，包括应用程序
• 用于远程控制和监控

配备 Safering/Safeplus 的标准设备

• 接地开关
• 整体机械式操作机构
• 联锁
• 操作手柄
• 所有开关设备上都有挂锁设施
• 前面的电缆连接套管，具有抗电弧性能
• 电缆盖确保操作员的最大安全
• 用于SF6气体压力监测的压力计
• 吊耳便于搬运
• 所有装置均设计为集成遥控器
• 需要时可安装控制和监测装置

应用领域

• 市配电
• 小型工业，
• 酒店、购物中心、写字楼、商务中心等
• 紧凑型中学
• 轻型采矿应用、隧道和地下铁路
• 风力发电机

Safeplus 和 Safering

电压和短路指示器

作为一个选项，这些装置可以配备固定式或插入式电压指示器以及电子短路指示器，以进行简单的故障指示。

带继电器的断路器

当真空断路器用于变压器保护时，使用基于自供电微处理器的过电流和接地故障继电器。该保护系统不需要外部电源，因为电源来自电流互感器。
