ABB 变压器单元-配电变压器 ABB 中压产品

ABB 配电变压器装置和电网损耗

由于配电变压器的广泛应用和持续通电状态，其损耗占配电系统总损耗的相当大的比例。即使变压器效率略有提高，也会带来显着的节能效果。通常评估两种类型的变压器损耗以减少损耗：磁芯或空载损耗以及线圈或负载损耗。通过使用优质磁芯钢材料或优化其几何形状，可以降低变压器的空载损耗。然而，这可能会增加负载损耗，反之亦然。因此，减少变压器损耗是一个优化过程，涉及通过生命周期性能分析调整的物理、技术和经济因素。ABB 变压器设计对效率最大化进行评估，

ABB – 最大的配电变压器单一制造商

五十多年来，ABB 变压器在全球范围内提供完美服务，并为包括城市、工业和农村应用在内的各种需求提供解决方案。

ABB 在遍布全球的 23 家工厂生产适用于室内和室外应用的油式配电变压器、在关键条件下实现可靠​​性和效率的干式配电变压器以及适用于变速驱动器、底座安装变压器和升压变压器等特殊应用的变压器

油浸、柱上和底座安装配电变压器

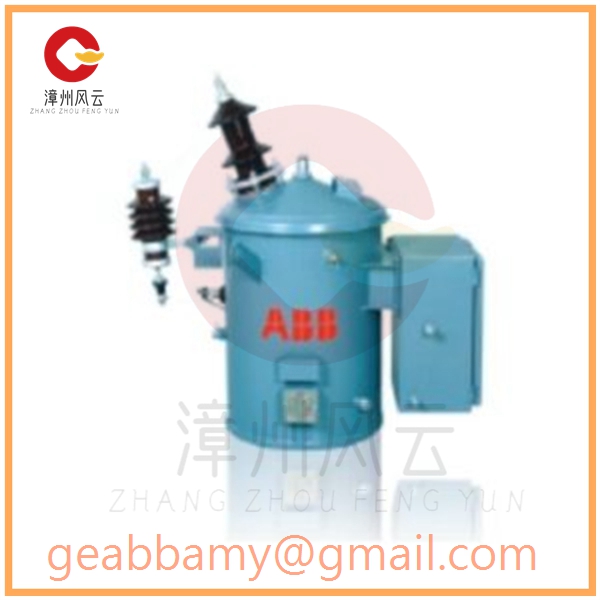

10 kVA、6.35kV/240V 1相配电变压器

• 完全自我保护，配有高压熔断器、LVMCCB 和避雷器
• 非常紧密的密封
• 罐体上的粉末涂料聚氨酯液体涂料

25 kVA、11kV/433V、三相配电变压器

–侧装高压和低压套管

–低损耗设计

– 聚氨酯液体涂料罐

 63 kVA、11kV/433V、三相配电变压器

• 水箱盖安装的铁芯线圈组件
• 顶部安装高压和低压套管
• 储油柜和压制钢散热器
• 低损耗、低温升设计
• 水箱和散热器上的聚氨酯液体涂料

630 kVA、11kV/433V、三相配电变压器

• 呼吸器、瓦斯继电器
• 压制钢散热器

适用标准：IS 1180 / IS 2026 / IEC 60076 / ANSI C57.12.20 或客户特定标准

单相	圆罐	5、10、15/16、25、75 kVA	杆式安装
三相	长方罐	10至630kVA	安装在杆/底座上，可选择无励磁分接开关



ABB 配电变压器单元特点

确保性能可靠性

–采用绕线铁芯设计的自动化、最先进的制造工艺

– 防短路 – 使用环氧树脂点纸并在特殊压力机中固化线圈

–长寿命 – 真空注油的特殊工艺确保铁芯线圈组件无空隙

–防漏 – 100% 变压器经过漏油测试

确保性能效率和最小损失

–使用一流的材料 – 核心由优质进口 CRGO 制成

– 先进技术 – 具有单线圈绕组和阶梯搭接铁芯结构的绕线铁芯设计

–低磁化电流

–低空载和负载损耗
