ABB Unigear 型 ZVC 开关柜 断路器 AIS ABB MV 产品

Unigear 型 ZVC 开关设备：中压、防弧、空气绝缘开关设备

Unigear 型 ZVC 开关柜是 ABB 的中压空气绝缘开关柜，是 ABB 将全球专业知识融入单一技术解决方案的成果，也是 ABB 对全球市场所需的一系列解决方案的回应。该开关柜符合 IEC 62271-200 标准。“ABB 制造”的 UniGear 在五大洲拥有相同的设计和质量标准，为所有安装提供最佳解决方案，包括发电厂、配电变电站、紧凑型电机控制中心、双层、双工和特殊单元开关柜。

显着特点

• 金属包覆四面内部防弧结构 (IAC AFLR)
• 设计符合同类最高标准，可将服务连续性损失降至最低 – “带金属隔板的 LSC-2B”
• 采用预镀锌板制成，无焊接点，使其成为同类产品中最可靠的开关设备
• REF542 和其他高端通信继电器为所有安装要求提供智能解决方案
• 它几乎免维护，所有断路器操作都可以在门关闭的情况下进行
• 接地开关作为选件提供。它具有完全接通能力，并配有安全可靠的位置指示器
• 所有隔间均可从前面进入，因此开关柜可靠墙放置
• 开关设备配备常规或集成保护和测量系统
• 它配备了传统的互感器或新一代传感器

可安装在 UniGear Switchgear 中的设备

真空断路器 – 盒式版本

• 适用于所有应用领域的断路器
• 真空灭弧室采用径向磁场接触系统，在整个接触周边上旋转弧柱，以在所有电流值下提供最佳的电流中断性能
• 环氧树脂极可为断流器提供更好的保护

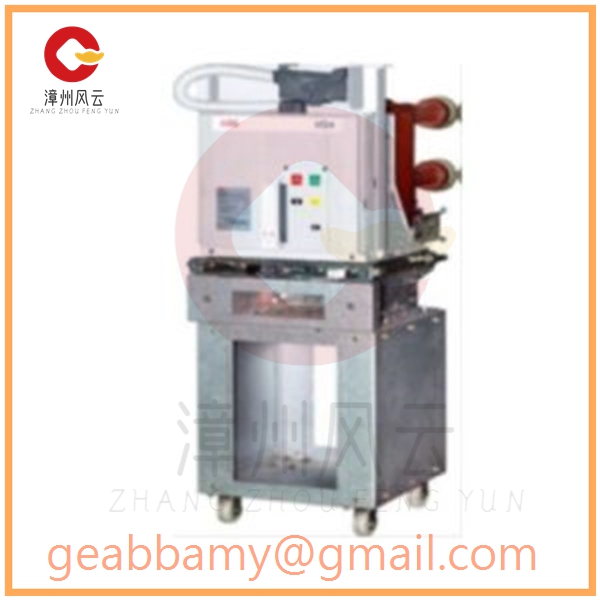

真空断路器 – 落地式版本

• 适用于所有应用领域的断路器
  • 真空灭弧室采用径向磁场接触系统，在整个接触周边上旋转弧柱，以在所有电流值下提供最佳的电流中断性能
  • 环氧树脂极可为断流器提供更好的保护

带磁力驱动的真空断路器

• 磁力致动器是一个双稳态系统，具有用于驱动电枢的电磁线圈和用于锁定最终位置的永磁体
• 充电、开关、控制和自诊断等所有功能均由集成电子控制器执行
• 配备直流、交流多电压馈线

真空接触器

• 用于功率因数控制的电机和变压器切换以及电容器组切换的最佳解决方案
• 配备符合 DIN 和 BS 标准的中压保险丝
• 具有电动或机械闭锁功能的操作机构的可用性
• 配备直流、交流多电压馈线

每个配电盘由一个开关设备组成，可配备断路器或接触器以及开关设备所需的所有附件。每台开关柜均设有计量室，置于上部，供辅助仪表使用。这些单元可以与 ZVC 或双层单元连接在一起，并且可以在开关设备的两端进行扩展。开关柜可从前侧和后侧进行安装和维护。

所有服务操作均从正面进行。

用于电机开关和控制的 UniGear 型 ZVC 开关柜

每个单元都配备有带熔断器的抽拉式真空接触器。中压保护熔断器的使用极大地限制了允许通过的故障能量，从而可以减小电机连接电缆的横截面。这一特性有助于保护绝缘水平并延长电缆和所连接机器的电气寿命。对于高耗电的用户，可以为接触器每相并联两个熔断器。这些装置可以直接与主开关设备连接，并且可以在两端进行扩展。

该开关柜提供：

• 适用于所有类型电机启动的配置
• 减少开关设备的宽度和占用的表面积（典型单元为 325 毫米宽），还使用多个接触器来实现复杂的电机启动
• 与 UniGear ZS1 型开关柜相同的维修和维护程序
• 从前面完全访问
• 典型的电机启动：直接启动、反向启动、电抗器启动、自耦变压器启动、星形启动
