带双母线系统的 ABB Unigear 断路器 AIS ABB MV 产品

双母线 Unigear：中压、防弧、空气绝缘开关设备

UniGear-ABB 中压空气绝缘开关设备是 ABB 全球专业知识融入单一技术解决方案的成果，也是 ABB 对全球市场所需的一系列解决方案的回应。该开关柜符合 IEC 62271-200 标准。“ABB 制造”的 UniGear 在五大洲拥有相同的设计和质量标准，为所有安装提供最佳解决方案，包括发电厂、配电变电站、紧凑型电机控制中心、双层、双工和特殊单元开关柜。

显着特点

• 金属包覆四面内部防弧结构 (IAC AFLR)
• 设计符合同类最高标准，可将服务连续性损失降至最低 – “带金属隔板的 LSC-2B”
• 采用预镀锌板制成，无焊接点，使其成为同类产品中最可靠的开关设备
• REF542 和其他高端通信继电器为所有安装要求提供智能解决方案
• 它几乎免维护，所有断路器操作都可以在门关闭的情况下进行
• 接地开关作为选件提供。它具有完全接通能力，并配有安全可靠的位置指示器
• 所有隔间均可从前面进入，因此开关柜可靠墙放置
• 开关设备配备常规或集成保护和测量系统
• 它配备了传统的互感器或新一代传感器

可安装在 UniGear Switchgear 中的设备

真空断路器 – 盒式版本

• 适用于所有应用领域的断路器
• 真空灭弧室采用径向磁场接触系统，在整个接触周边上旋转弧柱，以在所有电流值下提供最佳的电流中断性能
• 环氧树脂极可为断流器提供更好的保护

真空断路器 – 落地式版本

• 适用于所有应用领域的断路器
  • 真空灭弧室采用径向磁场接触系统，在整个接触周边上旋转弧柱，以在所有电流值下提供最佳的电流中断性能
  • 环氧树脂极可为断流器提供更好的保护

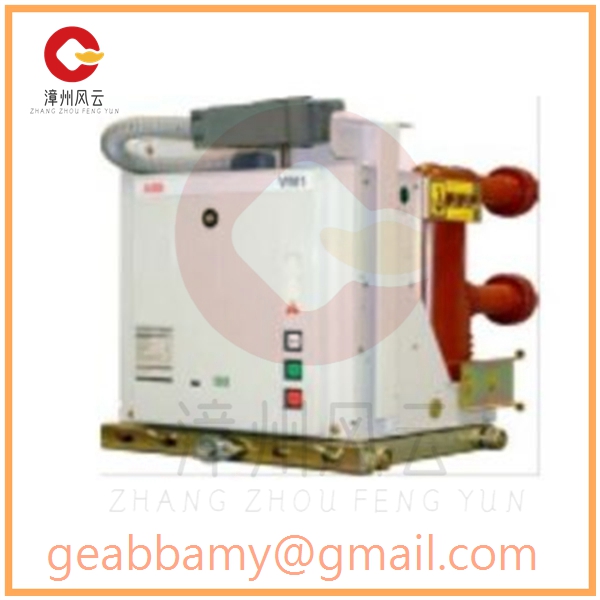

带磁力驱动的真空断路器

• 磁力致动器是一个双稳态系统，具有用于驱动电枢的电磁线圈和用于锁定最终位置的永磁体
• 充电、开关、控制和自诊断等所有功能均由集成电子控制器执行
• 配备直流、交流多电压馈线

真空接触器

• 用于功率因数控制的电机和变压器切换以及电容器组切换的最佳解决方案
• 配备符合 DIN 和 BS 标准的中压保险丝
• 具有电动或机械闭锁功能的操作机构的可用性
• 配备直流、交流多电压馈线

每个配电盘由一个开关设备组成，可配备断路器或接触器以及开关设备所需的所有附件。每台开关柜均设有计量室，置于上部，供辅助仪表使用。这些单元可以与 ZVC 或双层单元连接在一起，并且可以在开关设备的两端进行扩展。开关柜可从前侧和后侧进行安装和维护。所有服务操作均从正面进行。

带双母线系统的 UniGear

双母线系统开关柜基于两种不同的方案：

• 两个母线系统、两个线路侧隔离器和一个断路器（实际系统）
• 两个母线系统、两个断路器单元以及一个或两个断路器（双工系统）。

该方案通过系统之间的物理隔离提供母线系统的冗余。在以下情况下可能需要使用该开关设备：

• 使用不同步断路器切换输入单元 – 在紧急情况下断开不同重要性级别的负载
• 将特定传出单元与正常网络隔离
• 正常使用情况下的出站余额
• 检查和维护过程中的灵活性，无需中断负载
• 无需转动即可扩展的可能性
• 关闭开关设备。

该开关柜提供：

• 线路具有高达 2500 A 的双重隔离
• 3150 A 和 4000 A 双工线
• 隔离母线和隔离室
• 具有接通能力的接地开关
• 可以从正面进行操作
• 可靠、不间断的服务条件
