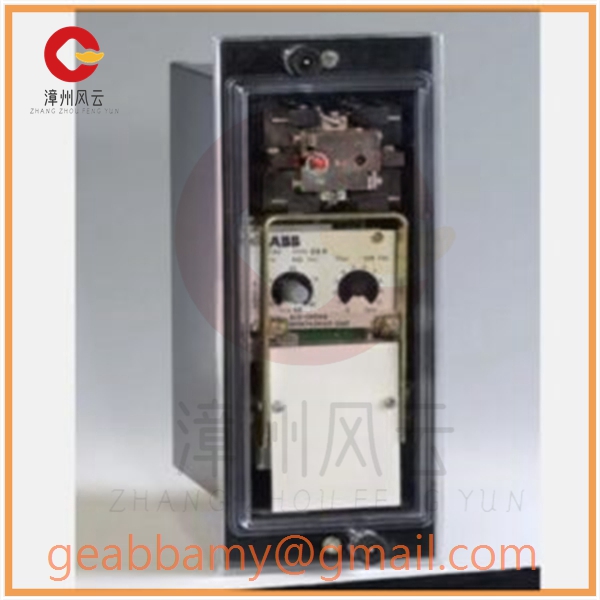

ABB VHXM23A 静电保护继电器

ABB VHXM23A 静态保护继电器 –无延时过流继电器

ABB VHXM23A 静电防护技术规格

• 类型：机电继电器。
• 保护类型：静电保护继电器。

技术规格	细节
型号 ：	VHXM23A
继电器类型	VHXM23A 静电保护
辅助电压	63.5/110/240V 交流，80-140%，24/30/48/110/220V 直流
安装类型	齐平安装
触点配置	6NO+0NC/ 3NO+3NC/
典型应用	过压保护



应用
VHXm 型继电器是静态欠压/过压继电器，用于检测交流系统中的欠压（或失压）或过压。继电器用于配电系统中的过电压保护和监控。继电器还用于发电机、电动机和变压器的过压/欠压保护。

设计和原理
VHXm 是一款交流电压测量继电器。有不同的版本可用于 a) 带瞬时操作的固定电压设置 b) 带或不带可变时间延迟操作的可变电压设置。待测交流电压施加在端子 3 和 4 处。输入电压经过隔离、缩放和适当调节以进行测量。

工作电压水平和时间延迟可以通过继电器前面板上的电位器设置。
电位器设定与乘数（标记）的乘积即为设定的继电器动作时间。
VHXm 由直流辅助电源供电。该继电器具有内置机电输出继电器，提供中等负载触点。输出继电器还有一个红手复位标志。该继电器有抽出式齐平安
装型号。

特点
静态设计
可变电压设定
可变延时设定
抽出式设计
手动复位标志

静电保护继电器产品系列

• VHXm22A（Un 欠压的 40-80%，无延时）
• VHXm22B（Un 欠压的 40-80%，具有可变时间延迟）
• VHXm23A（Un 过压的 80-140%，无延时）
• VHXm23B（Un 过压的 80-140%，具有可变时间延迟）
