Description

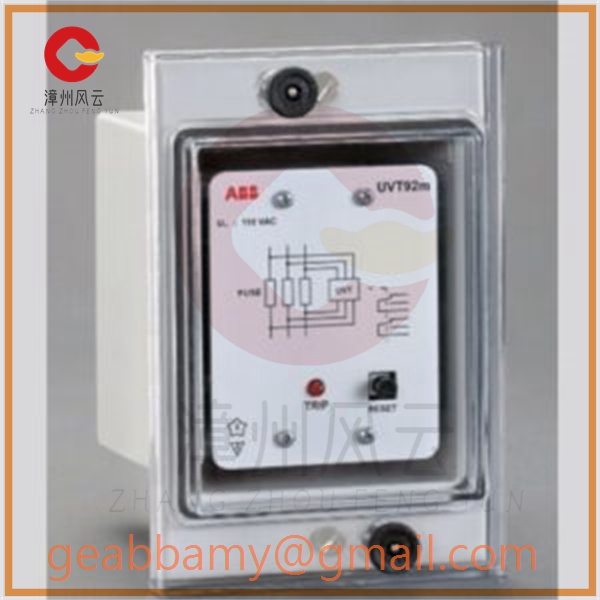

ABB UVT92M 监控继电器-熔断器故障继电器

ABB UVT92M 监控继电器，熔断器故障继电器是一种高速静态继电器，用于连续监控熔断器，防止熔断或意外拆除。该继电器可用于一相、两相或全部三相熔断器故障检测。端子采用插拔式设计，方便安装和维护。

技术规格

• 类型：机电继电器。
• 保护类型：监控继电器。

ABB UVT92M 技术规格	细节
型号 ：	UVT92M
继电器类型	UVT92M 监控
辅助电压	110V 交流，50 赫兹，30/110/220V 直流
安装类型	齐平安装
触点配置	2常开+0常闭/ 1常开+1常闭
典型应用	熔断器故障监测



UVT92M熔断器故障继电器特点

• 快速运行
• 1、2 或3 相熔断器故障检测
• 直流辅助电源无连续消耗
• 手动复位LED 操作指示
• 次级负载灵敏度低至2.5VA

应用
熔断器故障继电器用于连续监控熔断器，防止熔断或意外拆除。在保险丝故障或无意移除可能导致错误跳闸的应用中。
该继电器还可用于监控电压互感器熔断器，以便向电压操作保护方案（例如距离保护、欠阻抗和欠电压继电器）提供闭锁信号。它可用于同步电路中的报警目的。

设计和工作原理
熔断器故障继电器是一种高速静态继电器，内置机电输出继电器，提供两个转换信号值班触点。该继电器可以在二次电路中单相、两相或三相熔断器故障时动作。
在正常操作期间，保险丝两端的电位几乎为零。当任何一相发生保险丝故障时，特定保险丝两端的电位都会上升。该电位驱动外部 LED 指示和继电器输出的电路路径。

任何阶段的保险丝故障均由“跳闸”LED 指示，并且将保持锁定状态，直到按下复位按钮且保险丝正常。更换故障保险丝后，输出触点即可复位。端子采用插拔式设计，方便安装和维护。该继电器适合齐平安装在面板上，并具有
足够的保护，防止任何进入。独特的插入式 PCBA 组件和钣金外壳使继电器坚固且重量轻。

监控继电器

TCS 型监控继电器用于持续监控断路器跳闸电路，并对辅助电源丢失、跳闸线圈或其电线（与断路器位置无关）故障、断路器辅助触点故障以及断路器故障发出警报。监督继电器。跳闸电路监控是一项至关重要的要求，因为它的故障可能会导致可能的网络故障断开，并最终必须由另一个上游保护来清除。
正常情况下，指示灯LE D 呈绿色亮起，输出继电器处于吸合状态。如果出现故障，监控继电器将在 0.6 秒延迟后开始工作（断开），并且 LED 指示灯将变为红色。

TCS 继电器产品系列

• 额定电压：24V DC、30V DC、48V DC、100-125V AC/DC、220-250V AC/DC
• 触点配置：1NO+1NC+2C/O
• PN8nCH2J、RXTCS、UVT92M、TCS

主要优点

• 高可靠性
• 人员及电力系统安全
• 现场安装方便

主要特点

• 连续监控跳闸电路，与断路器位置无关
• 辅助电源和监控电路之间的电流隔离
• 延迟操作以避免断路器操作期间产生杂散信号
• 可用于敏感或高电阻电路
• 辅助电源负担极低
• 完整的额定电压范围（交流/直流）
