描述
DS200DCFBG1 技术规格
| 制造商 | GE通用电气 |
| 系列 | 马克五世 |
| 零件号 | DS200DCFBG1 |
| 功能说明 | 电源板 |
| 使用说明书 | GEI-100028 |
| 功能性缩写 | DCFB |
| PCB涂层 | 普通涂层 |
产品描述

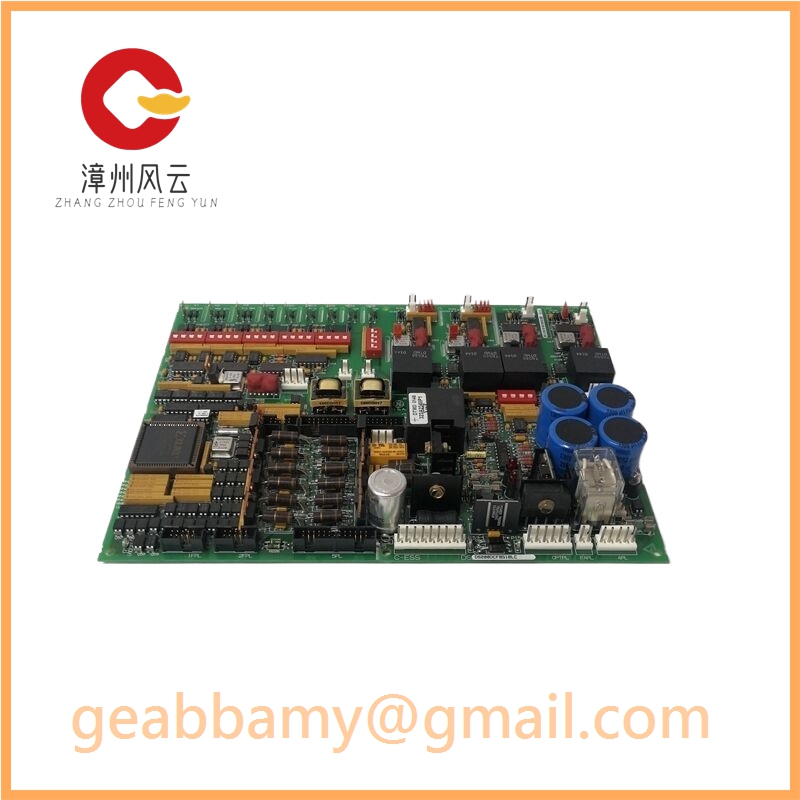

DS200DCFBG1是通用电气为Mark V板系列开发的电源板。该板提供控制级电源以及机柜风扇。该板可用于多种应用，包括DC2000、CB2000、FC2000、GF2000、ME2000 和 AC2000 驱动器。EX2000 也可以利用该板，但方式与驱动器不同。电路板的输入电源来自38 至 115 VAC之间的控制电源变压器。该板产生的输出频率范围为0 至 500 kHz。
一系列电路允许 DS200DCFBG1 正常运行并与其安装的驱动器连接。板上电路包括控制级电源、电机磁场电源电路、驱动器电路和 AC/DC 监控电路。该板具有12 个可配置跳线以及7 个 DIP 开关。这些跳线和开关为用户提供了创建用户可编程和可选择的选项。板上还设有两个 LED 指示灯和一个霓虹灯指示灯。通过这些板载指示灯向用户提供保险丝状态。卡上有五个测试点，为用户提供检查电压信号的接入点。
应遵循任何制造商提供的安装和存储参数，以确保板及其安装的驱动器正常运行。DS200DCFBG1 的接线说明可在器件手册和数据表中找到。该驱动器的技术支持最初由制造商通用电气提供。
我们值得信赖的 AX Control 销售团队随时准备协助满足您的所有自动化需求。有关所有零件和维修的当前价格和供货情况，请通过电话或电子邮件联系我们的团队。
关于 DS200DCFBG1 的常见问题
DS200DCFBG1 用于哪些驱动应用？
DS200DCFBG1 用于多种驱动应用。DS200DCFBG1 用于：DC2000、CB2000、EX2000、FC2000、GF2000、ME2000 和 AC2000 IGBT 驱动应用。
DS200DCFBG1 从电源接收多少电压？
DS200DCFBG1 从 CPT 接收 38 VAC。DS200DCFBG1 上的稳压器从 +/-24 VDC 电源接收 +/-15 VDC。DS200DCFBG1 还可以从+24 VDC 电源产生+5 VDC、4 A 输出，并且DS200DCFBG1 提供隔离的+5 和+/-15 VDC 电源来为电枢电流反馈电路供电。
DS200DCFBG1 上有 LED 吗？
是的，DS200DCFBG1 上有两个红色 LED，DS200DCFBG1 板上有一个霓虹灯指示灯，用于指示保险丝状态。DS200DCFBG1 上的红色 LED 指示灯为 CR51 和 CR55。DS200DCFBG1的霓虹灯指示灯是LT1。
在哪里可以找到 DS200DCFBG1 的手册？
我们可以向您发送 DS200DCFBG1 的手册。DS200DCFBG1 的手册是手册 GEI-100028 – GE 工业控制系统电源板手册。该手册对于 DS200DCFBG1 非常重要，我们可以通过手动链接或手动硬拷贝向您发送该手册。
