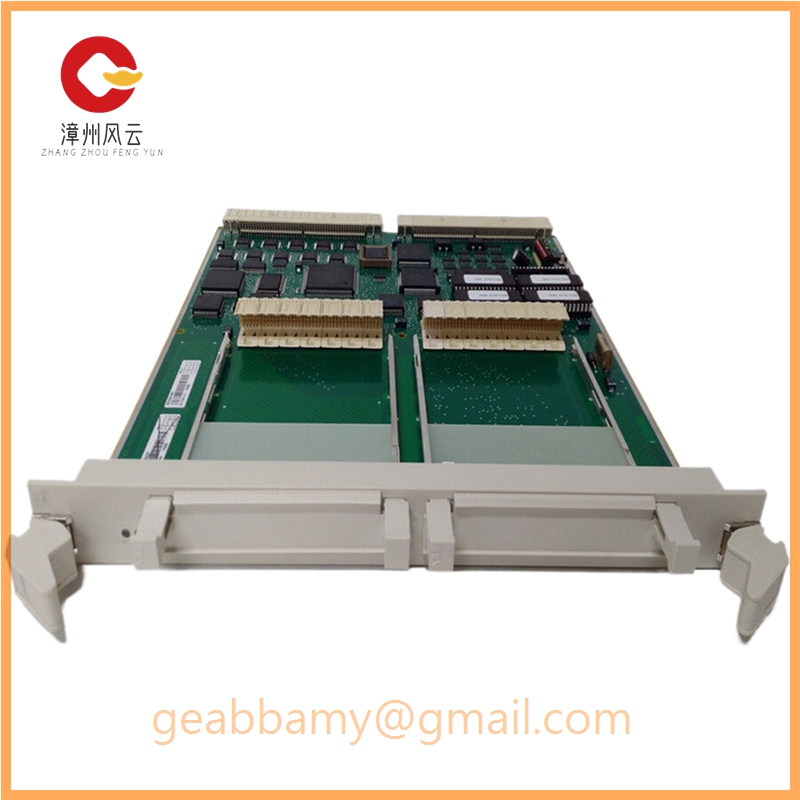

SC560 3BSE008105R1 可编程脉冲宽度输出电路板

描述

SC560 3BSE008105R1

SC560 3BSE008105R1是一款成本极低的 USB 数据采集模块，提供 8 个单端 12 位模拟输入、16 个数字 I/O 线、2 个可编程脉冲宽度输出通道和 1 个 16 位计数器通道。模拟采样率最大为 32 ksamples/s，所有 8 个通道最高可达 13 ksamples/s。有 8 个单端模拟输入通道，输入范围为 0-4.096V，12 位，因此分辨率为 1mv。U120816 支持扫描和流模式进行数据采集。用户可以扫描单个通道或一次扫描多个通道。在扫描模式下，每通道的执行时间为 8ms 或 125Hz。在流模式下，U120816 可以立即开始将数据流传输到 PC，也可以在外部触发输入后通过软件进行选择。在触发模式下，触发线上的高电平状态将开始数据采集。流数据的最大吞吐量随通道数量的不同而变化，并且还取决于系统。通常，单个通道高达 32Ksamples/s，所有 8 个通道高达 13Ksamples/s。

SC560 3BSE008105R1模块中有 16 条双向数字 I/O 线。每条线路均可通过软件配置为输入或输出高电平或输出低电平。上电或复位时，所有线路均默认设置为输入。所有数字线路均为 5V TTL，并包含一个 470 欧姆串联电阻，以提供过压/短路保护。每个通道还有一个 1M 电阻接地。还有一个外部触发线，用于流模式数据采集。如果用户想要等待该线路，则可以通过软件进行配置。使用时，一旦线路变高，设备将开始硬件定时数据采集。这是一个TTL电平输入。U120816中有两个10位PWM输出。软件可以单独设置每个通道的周期和占空比。周期在3微秒到333微秒之间或者频率在333kHz到3kHz之间。占空比可设置在 0 – 100% 之间。
