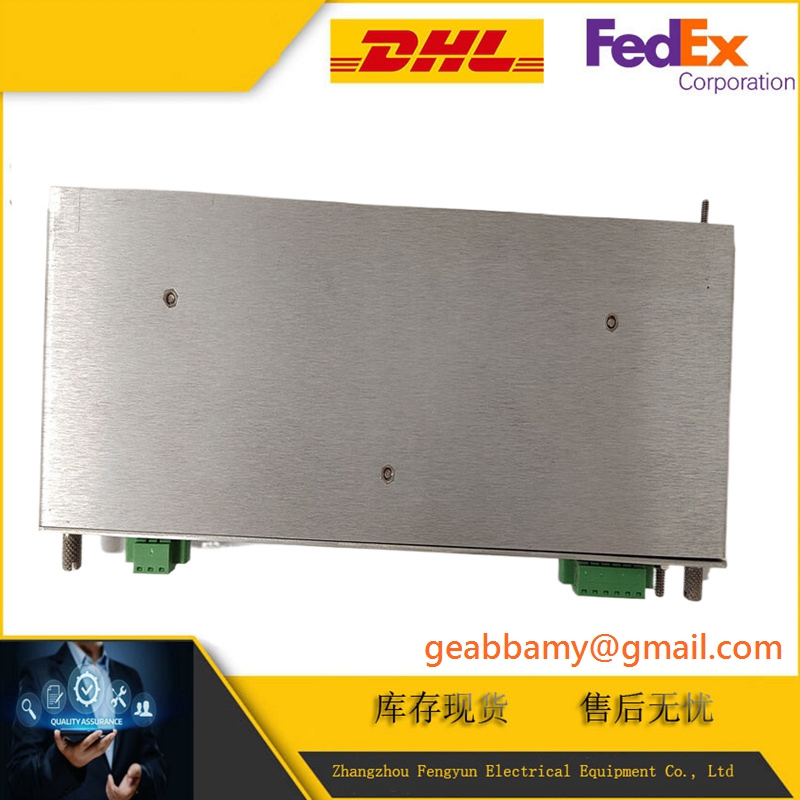

146031-01 远程指示器提供电气模拟输出驱动

Description

146031-01

146031-01提供电气输出，允许将故障警告传输到远程指示器、系统控制器或报警设备。这些输出包括使用开路集电极开关发出的故障信号、将模拟输出驱动到超出范围的值以及通过 RS-485 总线显示的数字错误代码。任何操作故障都将激活开路集电极晶体管开关发出的故障警告输出信号，以操作继电器、警报或上拉电阻器以产生 TTL 输出脉冲。此开关的出厂默认设置为常闭 (NC)，但可以通过 RS-485 命令更改为常开 (NO)。故障警告开关信号在激活之前具有短暂的可编程延迟（默认设置：200 毫秒），以消除噪声尖峰、附近雷击或任何类似类型的电气瞬变引起的跳闸。

146031-01模块还通过将模拟输出驱动到超出范围的电压或电流值来提供另一种电气故障通知。与开路集电极开关故障输出不同，这种超出范围的输出信号没有内置延迟时间。通常，与冗余传感器系统一起使用的 DCS（数字控制器）会以相当高的速率对传感器的输出进行采样，并具有内置软件算法来拒绝任何超出预期值范围的传感器输出。通过不允许故障传感器的范围内输出作为控制器的输入，可以防止阀门位置传感器故障破坏或跳闸涡轮机的控制系统。
