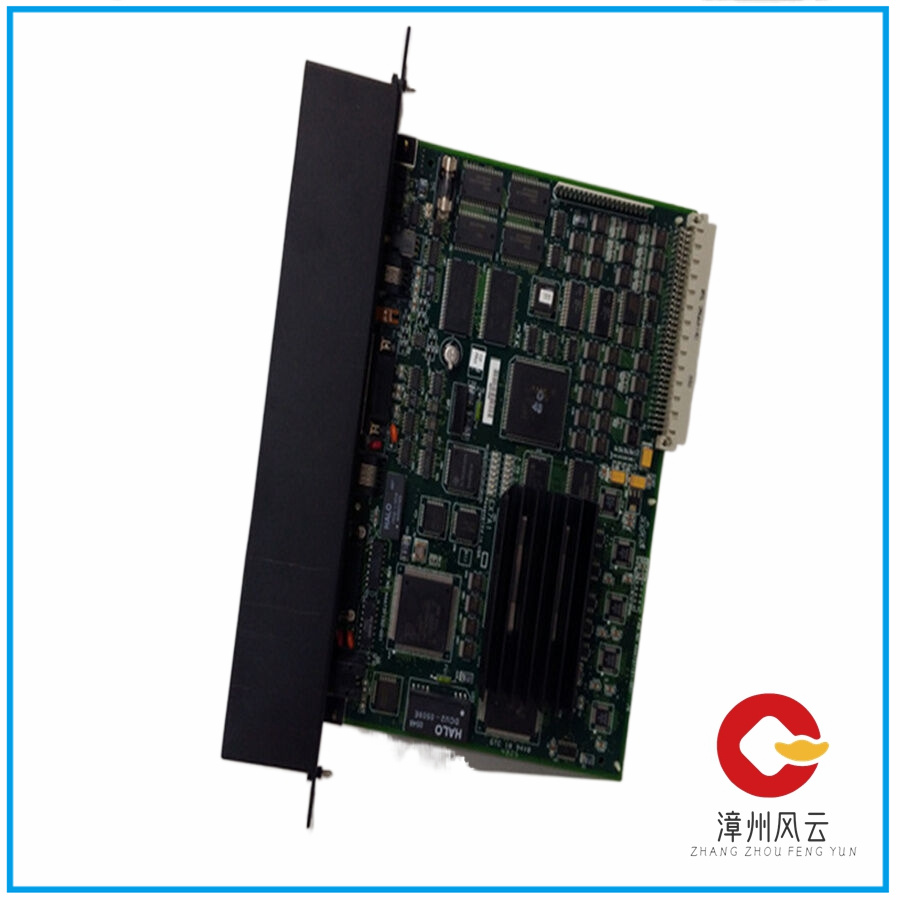

GE IC697CMM742模块是一款由GE Fanuc（现为GE Automation & Controls的一部分）生产的Ethernet接口模块，主要应用于Series 90-70 PLC（可编程逻辑控制器）系统中。以下是关于该模块的详细介绍：
### 一、主要功能与特点
1. **网络连接**：
– 通过三个网络端口之一将IC697 PLC连接到IEEE 802.3 CSMA/CD 10Mbps以太网局域网，支持10BaseT、10Base2或AUI。
– 10BaseT和10Base2网络端口提供与相应网络的直接连接，无需外部收发器。
– AUI网络端口允许选择多种介质（如10Base5、10Base2、10BaseT、10BaseF或10Broad36），并可使用用户提供的802.3兼容收发器。
2. **通信服务**：
– 提供基于配置和逻辑的以太网全局数据进行数据交换。
– 支持SRTP的TCP/IP通信服务，全面的PLC编程和配置服务。
3. **配置与升级**：
– 以太网接口可插入IC697 PLC机架上的一个插槽，并通过IC641 PLC编程软件进行配置。
– 固件已预先加载，便于安装并可无限期维护；固件可通过连接到RS-485串行端口的PC在系统内轻松升级。
4. **冗余性与可靠性**：
– 具有良好的冗余性和可靠性，确保在主通信路径失败时，系统仍然能够保持运行。
### 二、接口与元件
– **网络接口**：包括10BaseT（RJ-45连接器）、10Base2（BNC连接器）和AUI（15针D型连接器）三个网络端口。
– **用户可访问元件**：
– 四个LED指示灯
– 重启按钮
– 站务管理器（RS-232）串行端口
– 服务选项连接器
– 软件加载（RS-485）串行端口
– 10BaseT、AUI、10Base2网络端口
– 默认站（MAC）地址标签
– 可更换的+12V直流保险丝（FU3）
– 板载10base2收发器电源禁用跳线（JP7 – 通常不安装）
### 三、应用领域
GE IC697CMM742模块广泛应用于各种工业自动化控制系统中，特别是在机床、印刷设备、包装设备、纺织设备、激光加工设备、机器人以及自动化生产线等领域。在这些应用中，该模块通过提供高效的网络通信功能，帮助提升了工艺精度、加工效率和工作可靠性。
### 四、用户手册与资源
为了更深入地了解和使用GE IC697CMM742模块，用户可以参考以下手册和资源：
– **TCP/IP以太网（2类）通信用户手册**
– **TCP/IP以太网通信站管理器手册**
– **PLC编程软件用户手册**
– **PLC编程器TCP/IP以太网用户手册补编**
– **可编程控制器参考手册**
– **可编程控制器安装手册**
这些手册提供了关于模块配置、编程、故障排除以及与其他系统集成的详细指导。
综上所述，GE IC697CMM742模块是一款功能强大、灵活可靠的Ethernet接口模块，为工业自动化控制系统提供了高效的网络通信解决方案。
