Description

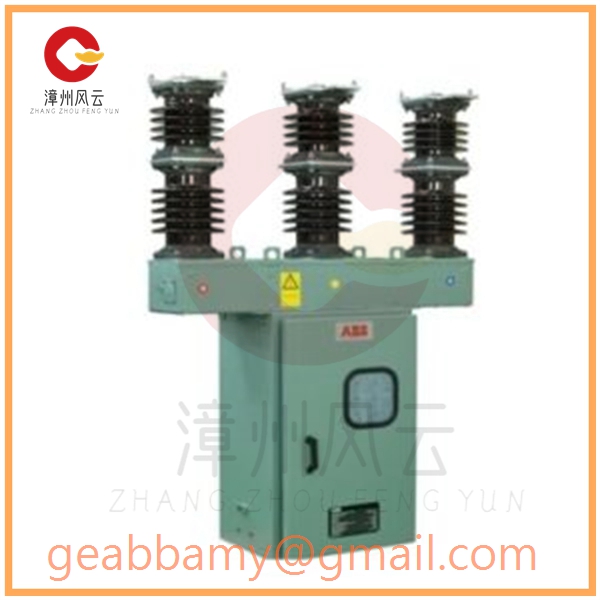

ABB 变压器单元 – 户外固定箱式断路器 户外断路器

ABB 变压器单元户外真空断路器高达 33KV：
额定电流高达 2500A，短时耐受电流为 31.5 KA/3 秒。它的设计和型式测试符合 IEC-60056 的要求

显着特点：
– 瓷包层结构，适合户外变电站布局
– 经过全面型式测试
– 通过成熟的真空灭弧室和出色的灭弧和绝缘保证较长的电气寿命 – 真空特性
– 保证较长的机械寿命
– 所需的运行能量最少允许使用简单、可靠且经过验证的低能量弹簧操作机构 无重击穿
– 适用于自动重合闸工作循环
– 机械操作计数器
– 易于安装 – 结构安装，可选择扩展结构以安装互感器
– 完整破碎机可作为一个整体进行运输，无需在现场进行调整
– 应用——电容器开关、配电网络、电弧炉负载、开关空载变压器和电抗器

高达 40KV 的户外 SF-6 断路器：
额定电流高达 2500A，STR 为 31.5KA/3 秒。它的设计和型式测试符合 IEC-62271-100 的要求。

ABB 变压器单元应用：

用于配电中，用于控制和保护线路、变电站、变电站、变压器、整流装置、电容器组等。由于采用 SF-6 AUTOPUFFER 断路技术，它们不会产生过电压，因此非常适合改造、升级和扩大旧装置，其中电缆和设备的绝缘材料在使用过程中可能受到应力。

手术

结束-

在打开位置，磁致动器的电枢靠在致动器组件的底板上。电枢通过磁铁产生的力固定在那里。当顶部线圈通电时，产生的磁通量与磁体组件的方向相同。电枢被拉入线圈并与上板接触。在此位置，线圈断电，电枢仅由磁铁保持就位。当电枢被吸入线圈时，连接到顶部导杆的操作杆将真空灭弧室的动触点移向闭合位置。致动器比真空断续器具有更大的冲程，并且断续器触点在致动器完成冲程之前接触。触点闭合后操作杆的额外运动导致触点压力弹簧压缩在操作杆的顶部。该擦拭布允许在使用中出现接触磨损。

开幕——

当底部线圈通电时，磁通量与磁体组件产生的力相反。这减小了保持力，电枢被释放并且线圈将电枢吸引到底板。一旦到达那里，它就会被磁铁保持打开状态。

主要优点

• 兼容所有形式的过流、重合闸和控制功能
• 通过磁力执行器和简单的即插即用执行器电路减少维护
• 耐用设计超过 ANSI C37.06 标准，额定机械或负载操作可达 10,000 次

主要特征

• 死罐解决方案
• 根据最新 ANSI 标准进行设计和型式测试
• 15/27/38 kV 额定等级和高达 3,700 A 的连续电流
• 高达 40 kA 的短路开断电流
• 五年全面保修
