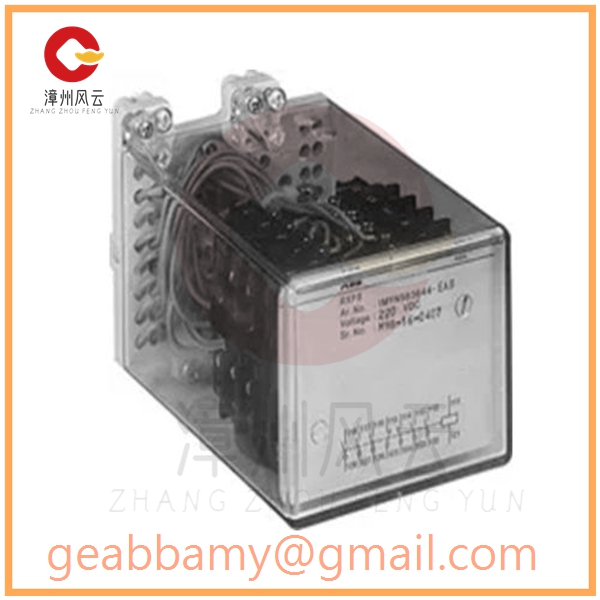

ABB RXP8n 辅助继电器

ABB RXP8n 辅助继电器 –单元件辅助继电器，自复位触点，无操作指示器

应用
RXP8n、RXPQ8n 型辅助继电器用于电站和工业装置中的各种控制和保护电路，要求高可靠性和高触点额定值，且内部消耗极小。作为瞬时开关元件，它在保护继电器的跳闸和信号电路中提供电流隔离和触点倍增。

ABB RXP8n辅助继电器技术规格

• 类型：机电继电器。

• 保护类型：辅助继电器。

技术规格	细节
型号 ：	RXP8n
继电器类型	RXP8n 辅助
辅助电压	24/30/48/110/220/250V 直流
安装类型	Combiflex 安装*
触点配置	7常开+0常闭/ 6常开+1常闭/ 5常开+2常闭/ 4常开+3常闭
典型应用	触点倍增、信号发送和跳闸



特点
高可靠性，即使长时间闲置也不受影响
7 个触点，双中断
触点配置可轻松更改
电压和触点配置范围广
特殊版本
RXPQ8n….. 带手动复位功能的高速锁定继电器。

设计与原理
COMBIFLEX 系统中的 RXP8n 和 RXPQ8n 型辅助继电器是瞬时柱塞式继电器，具有 7 个触点，具有双中断功能。它们设计用于直流操作

磁体系统包括一个固定磁芯和一个可移动的柱塞式衔铁，该衔铁直接驱动接触杆。当线圈断电时，磁铁的电枢和接触杆在弹簧作用下被迫回到其初始位置。触点对称地排列成两排，位于磁铁的两侧，清晰可见且易于操作。它们的设计最大额定电压为 250V 直流或交流。接触尖端的材料为硬银。

最多允许有3个常闭触点，且应均匀分布在两侧。弱磁电阻通过与线圈串联的特殊接触棒上的延迟常闭触点接通。RXPQ8n 型继电器专为高速运行和机械闭锁而设计。它具有操作指示灯，当继电器锁存时该指示灯会弹出。可以通过按下并重置操作指示器来手动重置继电器。透明的不易燃烧材料制成的防护罩可提供良好的防尘保护。插入式继电器模块占用两个席位（2U 12C）。辅助继电器应始终
以其接触条水平安装。
